Dos abajo conducen la máquina industrial hecha punto del lavado de la Ninguno-tensión de los rodillos de guía

Dos abajo conducen la máquina industrial hecha punto del lavado de la Ninguno-tensión de los rodillos de guía

KD-200 tipo lavadora hecha punto de la Ninguno-tensión

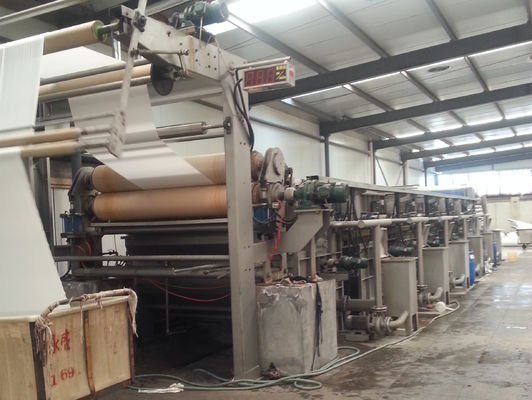

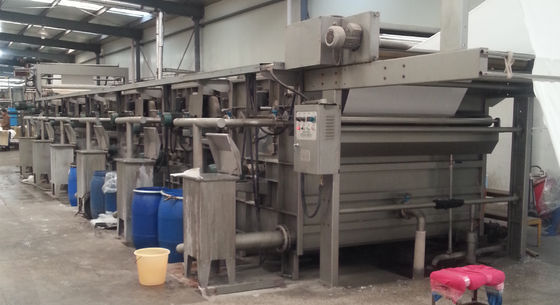

Flujo del equipo:

Marco de alimentación de la anchura abierta — traducción fotoeléctrica que centra la máquina — goteo del tambor de la eficacia alta de MEX812F que lava el tipo padder*6 — tubo del sello de los rodillos de box*6-XLP681F dos del espray — limpie el dispositivo de succión con la aspiradora del agua — marco doffing oscilante de TM05-02C

Funcionamiento del equipo

1. Anchura de la máquina: 2000m m

2. Dirección de máquina: izquierda o mano derecha.

3. Velocidad de la máquina: 20-30m/min (velocidad del blanqueo: aproximadamente 8m/min)

4. Método de la transmisión: Frecuencia de la CA, control del PLC

5. Consumo de agua: ³ /h de los 0.5~1m

6. Consumo del vapor: 150~200kg/h

7. Consumo de energía: 36kw/h

Estructura Feauture del equipo:

1. TE08-01 abren el marco de alimentación de la anchura

Marco de acero el C, deivce apretado de la tela, rodillo de guía del puente del hueco.

Traducción fotoeléctrica que centra la máquina.

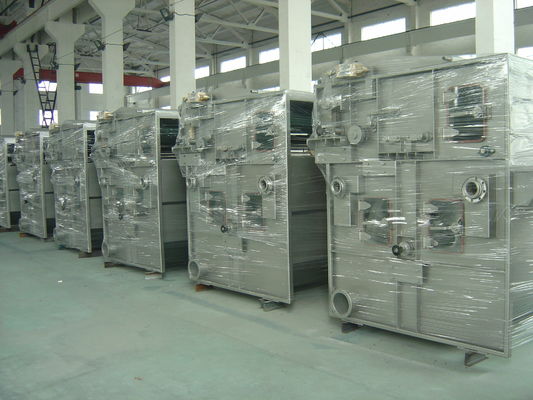

2. Caja que se lava del goteo del tambor de la eficacia alta de MEX812F

La placa de extremo de la caja se hace de la placa de acero inoxidable de 3m m, procesado con el corte del laser, NC que trabaja a máquina, ráfaga de tiro superficial.

El rodillo que se lava de la impulsión del goteo superior de la malla (diámetro grande), tubo que se lava de 4 goteos está en el top del rodillo de la malla para limpiar la tela con un chorro de agua, diámetro Ф750mm de la malla.

Descripción:

Dos abajo conducen los rodillos de guía (diámetro grande), rodillos de guía diameterФ250mm, dos rodillos de guía están en el tanque de lavado independiente, expulsión de la loción para mejorar eficacia del lavado. La loción es 130m m más arriba sobre el rodillo de guía, ésta puede asegurar el intercambio adecuado entre el teñido superficial y la loción, y la disminución que corta distancia de los puntos (la tela entra en el rodillo de la malla) del límite máximo, guarda la tela segura para relajar el funcionamiento síncrono.

El rodillo de la malla y dos rodillos grandes del guid del diámetro arrastrados por BWD2-43-1.5 viajan en automóvili el reductor juntos, diseño conducido único se asegura que la tela relaja el funcionamiento síncrono.

El rodillo excesivo diameterФ150mm del rodillo de guía, la placa de acero inoxidable de 2m m y el rodillo revestido compuesto del acero de carbono de 2m m, con eficacia ligera y buena del equilibrio dinámico, la tela pueden correr en la tensión baja.

Enrede el rodillo, rodillo de guía grande del diámetro, rodillo de guía excussive adoptan el bloque del transporte del acero inoxidable, transportes externos del balanceo, sello mechnical de Ф50mm, tensión corriente de la tela de la disminución en límite máximo.

Gotee la caja que se lava dentro con el marco de la tensión de la tensión baja, válvula de control neumático de la alta precisión, instrumento, control del cilindro del aire, asegúrese que el siginal de la entrega de la tensión de la tela es verdad, en la velocidad, sensible.

Tensa la reacción de la señal de actuación del marco a través del tipo transductor angular de la alta precisión FJS-R.

Gotee la caja que se lava equipada de la caja dinámica de la circulación del filtro para asegurar la loción limpia y el lavado completo de la tela, mejora el ratio del uso de la loción, la energía baja y el consumo. Modelo del pumb de la circulación: pumb centrífugo 100BF100, flujo de la tubería: ³ /h, 4KW del 100m.

Interno con el tubo de calefacción directo de Venturi, uniforme el calor, reducen ruido.

Gotee la caja que se lava equipada de la boca de la expulsión para alcanzar la caja de la expulsión por la caja, desecación neumática, rápidamente y conveniente.

Remate abierto la puerta, fácil limpiar.

Autodominio de la temperatura, 95-98℃±3℃, energía baja y consumo, fáciles actuar.

Lado de la caja equipado del indicador, de la superficie y de la tierra de la temperatura en 45°, fácil observar.

Puerta de cristal a la izquierda e a la derecha endurecida, conveniente observar la condición interna.

Las tiras de goma anulares del lacre se hacen del caucho del silicio con termoestabilidad, la buena corrosión del aislamiento, del ácido y del álcali.

Los rodillos de XLP681F dos sellan el tipo padder

Estructura entera del lacre, comprendida de la caja, padder, rolle del separador del hilo de la impulsión, marco de la tensión de la tensión baja.

La placa de extremo de la caja se hace de la placa de acero inoxidable de 3m m, procesado con el corte del laser, NC que trabaja a máquina, ráfaga de tiro superficial.

El top abre la puerta, fácil limpiar.

Padder que el rodillo impulsor es rodillo del acero inoxidable, diámetro Ф220mm, rodillo pasivo de BNR está en el top del rodillo de acero, diámetro Ф250mm, presión 3t, arrastrada por el motor de CA 2.2KW.

Conduzca el diámetro Ф125mm, sola fricción del rodillo del separador del hilo.

La caja sellada dentro con el marco de la tensión de la tensión baja, válvula de control neumático de la alta precisión, instrumento, control del cilindro del aire, se asegura que el siginal de la entrega de la tensión de la tela es verdad, en la velocidad, sensible.

Tensa la reacción de la señal de actuación del marco a través del tipo transductor angular de la alta precisión FJS-R.

Rocíe el tubo y el dispositivo de succión del vacío se equipa detrás del segundo padder que rellena el punto.

Gabinete de control de Elelctric:

u rocía la cáscara del gabinete, allí es fan de flujo axial a irradiar en el top, interno con el dispositivo de iluminación.

transductor de u Schneider, control total del ajuste de la velocidad de la frecuencia de la CA de la máquina.

los interruptores de u Schneider, el contactor, el triturador y el otro elemento eléctrico principal son marca famosa.

Piezas de la autosuficiencia del usuario:

Fundación, material de la instalación, herramientas grandes, grúa de la pala;

Red total de las tuberías, luz, compresor de aire;

Coches del paño, Uno-marco, tintes de la sustancia química que cargan el sistema
