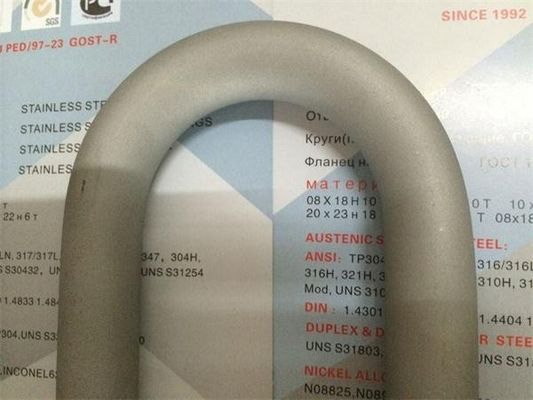

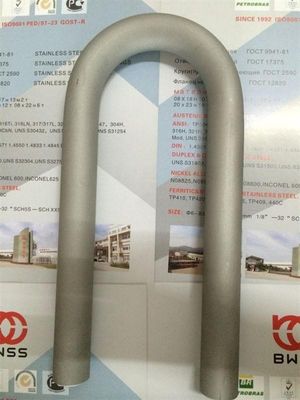

Curvas en U del acero inoxidable de ASME SA269/de SA213 A1016, tubo del cambiador de calor

Curvas en U del acero inoxidable de ASME SA269/de SA213 A1016, tubo del cambiador de calor

Detalle rápido:

ASME SA789, S31803, S32750, tubos de la curva en U del acero inoxidable S32760, el 1/2”. 3/4" 1", 1-1/2”, 1-1/4”, 2", el 1.65MM

Dimensiones:

OD: 12.7m m---38.1m m

PESO: 0.89~2.77m m

Radio de doblez: De 1.5*OD (diámetro exterior) hasta 1500m m

Al pedir los tubos con el radio menos o el igual a 1.5*OD, es necesario estar de acuerdo la precisión de Geometrics.

Longitud máxima de los tubos rectos: (Antes de doblar): 35000 milímetros.

Longitud de pierna: Minuto 1 metro, máximo 16500 milímetros (para R=1500mm máximo)

Nota: El otro tamaño está disponible sobre el acuerdo.

Tratamiento térmico: Tensión aliviada después de U-Doblar (área de doblez más la pierna del For Each de los 300MM).

Los tubos del acero inoxidable de “U” se fabrican en nuestra planta según los requisitos de cliente. La curva puede ser sometida a un tratamiento térmico de acuerdo con los requisitos del cliente seguidos por la prueba hidrostática y teñir la prueba penetrante si procede.
Los tubos del acero inoxidable de la curva en U son ampliamente utilizados en sistemas del calor-cambiador. El equipo del cambiador de calor en base de los tubos en forma de "u" inoxidables inconsútiles es esencial en estratégico el edificio campo-nuclear y petroquímico importante y crítico de la máquina.
Cambiadores de calor del tubo en forma de "u" diseñados para los usos des alta temperatura, especialmente para los sistemas de la condensación del vapor o de aceite caliente. Se selecciona este modelo cuando la extensión diferenciada hace un cambiador fijo de la hoja de tubo inadecuado y cuando las condiciones impiden un tipo principal flotante (HPF) selección.

Estándar: ASTM A312, ASTM A269, ASME SA213, ASTM A249, ASME SA249, ASTM A789, EN10216-5 A106/A1016M

Longitud inicial: Las longitudes máximas de 27000m m se pueden suministrar a petición.

Radio de doblez: De 1.5*OD (diámetro exterior) hasta 1500m m

Al pedir los tubos con el radio menos o el igual a 1.5*OD, es necesario estar de acuerdo la precisión de Geometrics.

Longitud máxima de los tubos rectos: (Antes de doblar): 35000 milímetros.

Longitud de pierna: Minuto 1 metro, máximo 16500 milímetros (para R=1500mm máximo)

Nota: El otro tamaño está disponible sobre el acuerdo.

Tratamiento térmico: Tensión aliviada después de U-Doblar (área de doblez más la pierna del For Each de los 300MM).

La prueba y el proceso básicos:

1. Prueba hidrostática de alta presión: Mínimo: Mpa 10--25Mpa

2.Air bajo prueba de agua después de doblar

prueba del grueso de pared 3.Utube

prueba actual 4.Eddy antes de la curva en U formada

prueba 5.Ultrasonic antes de la curva en U formada

6. Tratamiento térmico a subrayar aliviado

7.Ball que pasa la prueba

Los tamaños abajo son ésos lo más frecuentemente usados, otros tamaños se pueden producir a petición.

Especialidad y ventajas

1. Han dedicado a nuestra compañía a producir el tubo sin soldadura del acero inoxidable desde 2003, poseyendo tecnología que producía completa y experiencia de manejo abundante.
2. La materia prima tal como tubo de la madre, barra redonda que utilizamos es de acería más grande y bien conocida china: Acero de Bao y acero de Yongxing.
3. Hemos avanzado los equipos del NDT para las pruebas tales como prueba de la corriente de Foucault, prueba ultrasónica, prueba hidráulica y así sucesivamente.
4. Tenemos certificado del ISO 9001, y los certificados de inspección de los terceros tales como TUV, BV, Lloyd, SGS, etc, también se pueden proporcionar según los requisitos de clientes,
5. El paquete de madera del caso que es fuerte y conveniente para el transporte del mar es nuestro método main para embalar los tubos. Y el método económico del embalaje tal como embalado en paquetes también es acogido con satisfacción por algunos clientes.
6. El control de la tolerancia que utilizamos está +/-0.1mm prendido tanto en el interior como en el exterior el grueso del diámetro y de pared, que es mucho más alto que el estándar internacional ASTM, estruendo.
7. La condición superficial es una de nuestras ventajas principales: para cumplir diversos requisitos para la condición superficial, tenemos superficie del recocido y de la conserva en vinagre, superficie brillante del recocido, OD superficie pulida OD, y superficie pulida identificación etc.
8. Para mantener la superficie interior del tubo limpia y hacerla libre de quitar las rebabas, nuestra compañía desarrolla la tecnología única y especial --- Esponja que se lava con alta presión.
9. Tenemos servicio completo de la después-venta a ocuparse de los problemas a tiempo.

Etiqueta: tubo de la curva en U, tubo de la curva en U del acero inoxidable
