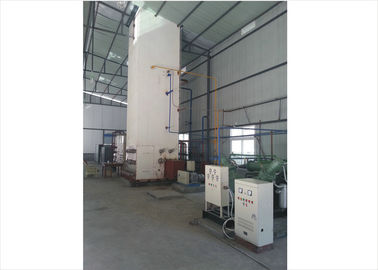

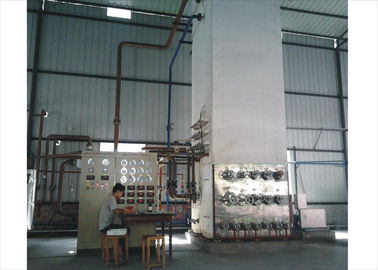

Planta oxígeno-gas industrial, unidad criogénica 440V de la separación del aire de la presión baja

Planta oxígeno-gas industrial, unidad criogénica 440V de la separación del aire de la presión baja

  • Planta oxígeno-gas industrial, unidad criogénica 440V de la separación del aire de la presión baja
  • Planta oxígeno-gas industrial, unidad criogénica 440V de la separación del aire de la presión baja
  • Planta oxígeno-gas industrial, unidad criogénica 440V de la separación del aire de la presión baja
Planta oxígeno-gas industrial, unidad criogénica 440V de la separación del aire de la presión baja
Datos del producto:
Lugar de origen: Zhejiang, China (continente)
Nombre de la marca: UIG
Certificación: ISO 9001:2000
Número de modelo: KDO, KDON, KZO, KZON
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiation
Detalles de empaquetado: EMBALAJE DIGNO DEL MAR
Tiempo de entrega: 120 días
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 2-3 sistemas por mes
Contacto
Descripción detallada del producto
Flujo de Gox: 50,80,100,180,300,350,500,800Nm ³ /h Pureza de Gox: 99,6
Pressur de funcionamiento: 1.2Mpa|1Mpa Potencia: 60-1000 KILOVATIO
Nombre del producto: Planta criogénica del oxígeno la capacidad de producción: 50-2000 m3/hour
tensión: 380v, 400V, 440V
Alta luz:

Planta de gas del nitrógeno del oxígeno

,

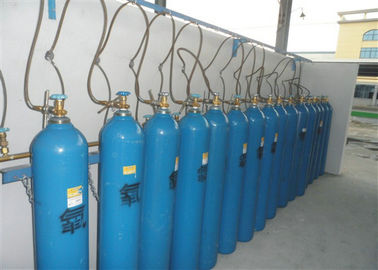

planta de relleno del cilindro de oxígeno

Planta oxígeno-gas industrial, unidad criogénica 440V de la separación del aire de la presión baja





Detalles rápidos:



Condición: nuevo

Lugar del origen: China (continente)

Marca: UIG

Número de modelo: KDO, KDON, KZO, SERIE DE KZON

Capacidad de producción: 50-2000 m3/hour

Poder: 60-1000 KILOVATIO

Voltaje: 380v, 400V, 440V

Certificación: 9001:2000 del ISO

Garantía: 1 año

Vida: 20 años con mantenimiento apropiado

Servicio post-venta proporcionado: Dirige disponible para mantener las plantas en ultramar

Uso: Industrial y médico (oxígeno, oxígeno líquido, nitrógeno, nitrógeno líquido)

Las instalaciones de la separación del aire de UIG se construyen para una extensa gama de capacidades y de productos resumidos abajo: PARA EL OXÍGENO EL 99.7% Y EL NITRÓGENO 99,999%



Especificaciones:



Dos métodos de la compresión:

1)Plantas internas de la separación del aire de la compresión:

cambiador del Aire-Comprimido-Pre-refrescar-Purificador-Rectificación-corazón (líquido) de la presión baja - bomba del oxígeno líquido (oxígeno líquido a presión) - vaporizador del oxígeno - cilindros de oxígeno

2)Plantas externas de la separación del aire de la compresión:

cambiador del Aire-Comprimido-Prerefrigerar-Purificador-Rectificación-corazón (gas) de la presión baja - compresor del almacenamiento-oxígeno del oxígeno (oxígeno a presión) - cilindros de oxígeno



 Las especificaciones técnicas principales de la compresión interna

Contenido modelo

KZON-

50/50

KZON-

80/80

KZON-

100/100

KDON-

180-20

KDON-

300-50

KDON-

350-80

KDON-

500-150

KDON-

800-200

KDON-

1000-300

Flujo de Gox

³ /h del nanómetro

50

80

100

180

300

350

500

800

100

Pureza de Gox

% (O2)

≥99.6

≥99.6

≥99.6

≥99.6

≥99.6

≥99.6

≥99.6

≥99.6

≥99.6

Flujo de Gan

³ /h del nanómetro

50

80

100

20

50

80

150

200

300

Pureza de Gan

PPM (O2)

≤10

≤10

≤10

≤10

≤10

≤10

≤10

≤10

≤10

Funcionamiento

 presión

Mpa



1,2

1,2

1,2

1

1

1

1

1

1

Tiempo de lanzamiento

hora

≤12

≤12

≤12

≤10

≤10

≤8

≤8

≤8

≤8

Funcionamiento

período

año

≥1

≥1

≥1

≥1

≥1

≥1

≥2

≥2

≥2



Relleno del oxígeno (o aumentador de presión) con la bomba líquida.



La planta utiliza la adsorción normal del tamiz molecular de la temperatura, flujo medio del reflujo de la extensión del aumentador de presión de la presión.

El aire crudo se chupa de la atmósfera, está pasando a través del filtro para el retiro del polvo y de las impurezas mecánicas., después es comprimido hasta cierto punto por el compresor del tornillo de la sola etapa, vía refrigerador de la etapa del extremo, sistema de prerefrigeración del aire, el aire se refresca a aproximadamente 8℃. Después de que la humedad de la separación del agua se separe en separador de agua y entonces va al purificador para el retiro de la humedad, del CO2, de C2H2 y del dióxido del hidrógeno.

Entonces mayor parte de aire entra en el cambiador de calor principal que se refrescará a saturado tienta. y se licua en parte a la parte más inferior de una columna más baja; otra parte de aire se comprime hasta cierto punto a través del aumentador de presión de dos fases de la compresión, vía refrigerador de la etapa del extremo entra en el cambiador de calor del oxígeno que se refrescará para estar cerca de temperatura saturada, después después de que la válvula reguladora vaya a bajar la columna. Con una pre-destilación más baja de la columna podemos conseguir a oxígeno enriquecido el aire líquido de la parte inferior de la columna. Después de refrescar a través de sub-refrigerador, después de estrangulado le va a la parte media de la columna superior como líquido del reflujo para la rectificación. WN se obtiene desde arriba de una columna más baja, después de condensado a través de condensador-evaporador, una parte de WN se utiliza como líquido del reflujo de la rectificación para una columna más baja; otra parte después de refrescar a través de sub-refrigerador y después de estrangular va al top de la columna superior como líquido del reflujo de la rectificación. El oxígeno líquido puro se obtiene de la parte inferior de la columna superior, y es condensado por el condensador-evaporador. El oxígeno líquido se resume de la parte inferior después de refrescar a través de sub-refrigerador, después va a la bomba del LOX que se presurizará. Se evapora en cambiador de calor O2 y se recalienta a normal tienta y después va directamente a la rampa de relleno del oxígeno para llenar de cilindros.

WN desde arriba de la columna superior pasa a través de sub-refrigerador, la pieza del ower del cambiador de calor principal que se recalentará a un seguro tienta. Entonces va a la turbina de la extensión a crear frío y las devoluciones al sub-refrigerador y al cambiador de calor principal que se recalentarán a normal tientan otra vez. Una parte de ella pasa al purificador mientras que el recurso del gas de la regeneración y otra parte va a ser expresado en parte.



 Las especificaciones técnicas principales de la compresión externa

Contenido modelo

KDON-

80/200

KDON-

180/500

KDON-

350/800

KDON-

550-1000

KDON-

750-1500

KDON-

1000-2000

KDON-

1500-3000

KDON-

3000-3000

Flujo de Gox

³ /h del nanómetro

80

180

350

550

750

1000

1500

3000

Pureza de Gox

% (O2)

99,6

99,6

99,6

99,6

99,6

99,6

99,6

99,6

Flujo de Gan

³ /h del nanómetro

200

500

800

1000

1500

2000

3000

3000

Pureza de Gan

PPM (O2)

≤10

≤10

≤10

≤10

≤10

≤10

≤10

≤10

Funcionamiento

 presión

Mpa

0,65

0,63

0,62

0,6

0,58

0,58

0,56

0,56

Tiempo de lanzamiento

hora

≤12

≤14

≤16

≤16

≤18

≤18

≤20

≤20

Funcionamiento

período

año

≥1

≥1

≥1

≥1

≥1

≥2

≥2

≥2



Relleno del oxígeno (o aumentador de presión) con el compresor del oxígeno.



Descripción:



Descripción de proceso:

1. Compresores de aire: El aire es comprimido a 0.5Mpa-0.7Mpa por el compresor de aire.

2. Prerefrigeración: El aire en la unidad de prerefrigeración se prerefrigera a 5°C -10°C, purificación 3.: El agua, el dióxido de carbono y los hidrocarburos restantes en el aire se quitan del aire purificado del tamiz molecular.

4. Extensión del aire: El aire experimenta la refrigeración de la extensión en el ampliador para proporcionar la capacidad de enfriamiento requerida por el dispositivo.

5. Cambiador de calor: el cambiador de calor de aluminio de la aleta de la placa tiene eficacia ligera y alta de la transferencia de calor.

6. Sub-enfriamiento: El aire líquido y el nitrógeno líquido son refrescados por el nitrógeno y el nitrógeno impuro en el sub-refrigerador.

7. Destilación: el aire se sujeta a la separación de la destilación en la torre más baja, el nitrógeno del producto se obtiene en la torre superior, y el oxígeno del producto se obtiene en la parte inferior de la torre superior.



Los componentes de sistema criogénicos de UIG incluyen:

Un filtro de aire

Un compresor de aire

Un pre-purificador del aire

Una torre de la separación/un paquete aislado que contiene el equipo criogénico (caja fría)

Un motor de la extensión de la turbina



Usos:



proveímos a muchos países (Rusia, Kazajistán, Tayikistán, la India, Bangladesh, Tailandia, Filipinas, Corea del Norte, Mongolia, Guinea Ecuatorial, Botswana, Zambia, Angola, Tanzania).



Ventaja competitiva:



1. Ninguna pérdida del gas y alta producción

2.Very simple y seguro actuar

3. Bajo consumo de energía

4. Presión de funcionamiento baja

5. Gastos de explotación bajos

6. Coste de mantenimiento bajo

7. La vida es durante 20 años

8. Dirige disponible para mantener la maquinaria en ultramar

9. Todas las plantas del gas y del líquido se optimizan para cumplir requisitos cliente-específicos del sitio
